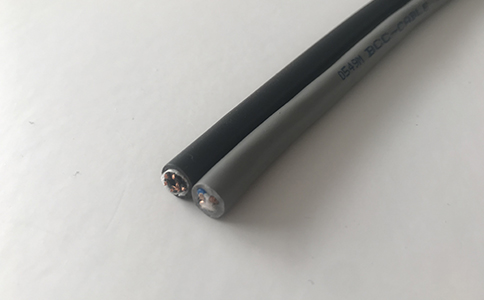

拖鏈電纜導體的設計

拖鏈電纜的一個較為重要特性就是柔韌性，柔韌性一般由導體材料、絕緣護套材料及生產工藝決定，其中導體占60%。6nQ拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

可見，拖鏈電纜導體的設計決定了拖鏈電纜整體的柔韌性。6nQ拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

一般來說導體銅絲直徑越小，導體就越軟，電纜的柔性也就越好。但是，銅絲的直徑與其耐機械疲勞強度成正比，直徑越小的銅絲耐機械疲勞強度越弱，即韌性差。6nQ拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

拖鏈電纜是處于反復循環彎曲的動態工作環境中，采用的導體對韌性有極高要求。6nQ拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

因此，為拖鏈電纜選導體過程中應注意柔與韌的結合，需要掌握一個度。6nQ拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

若導體一味追求精細化，電纜在使用中就會產生銅絲纏繞的現象，導體在工作過程中很容易斷裂；因?yàn)閷?dǎo)體過細，導體拉伸強度降低。6nQ拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

在實際應用中，因?yàn)橥湘滊娎|導體設計的問題而導致電纜無法工作的情況比比皆是。6nQ拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

市場上，有一些品牌的拖鏈電纜以導體銅絲非常精細、電纜柔軟為賣點，客戶被說服，也認為置入拖鏈的電纜只有柔軟才能耐彎曲，這類電纜才屬于高品質電纜。6nQ拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

在隨后的使用過程中，電纜在內部受壓同時外部受拉的狀態下，起初由于導體具有一定的柔韌性和絕緣材料的彈性的基礎下正常工作。6nQ拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

一段時間后，電纜由于過度受壓和受拉導致導體的纏繞和斷裂，也導致絕緣和護套因?yàn)殚L期受力而永久變形。6nQ拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

電纜會因?yàn)閷?dǎo)體斷裂而過載，因?yàn)榻^緣和護套層的抗機械疲勞強度的不足而開裂和短路，可能會危及到設備和操作員的一定安全性。6nQ拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

以導體精細化和柔軟性為拖鏈電纜設計方向的，實質上是沒有掌握拖鏈電纜設計的精髓。6nQ拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

拖鏈電纜導體的設計不是一味的追求精細化，拖鏈電纜整體的設計也不是單純的追求柔軟性，而是柔與韌的有機結合。這也是拖鏈電纜雖然被稱為高柔性拖鏈電纜但并不柔軟的原因。6nQ拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

與普通電纜相比，拖鏈電纜甚至稍微偏硬，只是柔韌性更好。6nQ拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

只有掌握拖鏈電纜導體設計的度才能設計出更好的拖鏈電纜，避免拖鏈里的電線經常斷芯。6nQ拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  千萬次的拖鏈電纜應該選擇什么樣的電纜拖鏈？

  答

  拖鏈電纜與電纜拖鏈?zhǔn)抢硐氲拇钆?。原則上，當電纜拖鏈出現損傷時，拖鏈及其內部的電纜都需要更換，可見，電纜拖鏈的選擇對于拖鏈電纜的使用時限至關重要。所以，耐彎曲千萬次的拖鏈電纜當然需要搭配耐彎曲千萬次的電纜拖鏈。

• 問

  TRVV拖鏈電纜標準與RVV軟電纜標準一樣嗎？

  答

  嚴格意義上來說，TRVV拖鏈電纜標準與RVV軟電纜標準不一樣，應高于RVV軟電纜標準。軟電纜RVV適用于固定安裝，拖鏈電纜TRVV不僅可用于固定安裝，更適用于移動使用。拖鏈電纜TRVV可看作軟電纜RVV的升級版，因此，軟電纜RVV國家標準也適用于拖鏈電纜TRVV，但僅滿足軟電纜國標的拖鏈電纜并不是好的拖鏈電纜。
