編碼器電纜布線規范

編碼器信號傳輸?shù)诫娮咏邮掌鲿rzui常見的問題是信號失真和電子噪聲。每個問題都會造成編碼器計數的獲取或丟失。這些問題時有出現，但其實很多都是可以通過正確布線和規范安裝來避免的。fIi拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

編碼器電纜布線規范：fIi拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 1.編碼器通訊電纜必須遠離電機、變壓器、變頻器等嚴重磁場干擾設備;
• 2.編碼器通訊電纜必須與電源電纜、大功率電纜及高噪電纜分開鋪設，zui好使用屏蔽良好的金屬電纜管套;
• 3.電柜內與其他電纜保持zui小間距2cm，電柜外間距50cm;
• 4.編碼器電纜要合理布線，避免預留電纜過長，造成線槽阻塞;
• 5.為避免耦合干擾，應盡量減少信號電纜與功率電纜平行走線的可能;
• 6.編碼器電纜應盡量安排在距離金屬部件近的位置，例如控制柜面板、橫梁和金屬導軌等;
• 7.必須使用金屬電纜支架，并保證支架連接處導通相連接地;
• 8.若空間受限，請使用金屬隔板、金屬套管及金屬線槽，并保持良好接地。

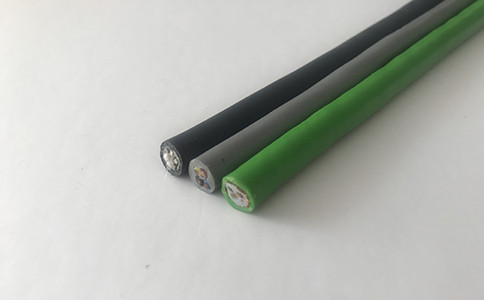

編碼器電纜的布線是否規范，會影響編碼器的正常使用和壽命，實際應用中選擇適合的柔性電纜型號規格也是至關重要的。fIi拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  拖鏈電纜什么牌子比較好？

  答

  拖鏈電纜是一款適用于移動使用的運動電纜，與普通電纜相比，在滿足電氣性能及機械性能的基礎上，拖鏈電纜的使用壽命至關重要。由于拖鏈電纜行業的特殊性，沒有統一的壽命測試標準，拖鏈電纜品牌很難直接排名，究竟哪個品牌的拖鏈電纜更好，見仁見智。

• 問

  為什么有些廠家的拖鏈電纜TRVV采用軟電纜RVV的國家標準？

  答

  拖鏈電纜TRVV與軟電纜RVV的相同點之處在于都是銅芯、聚氯乙烯絕緣、聚氯乙烯護套軟電纜，不同點在于相比軟電纜RVV只適用于靜態使用，拖鏈電纜TRVV更適用于動態的環境，屬于運動電纜。可以說，拖鏈電纜TRVV是在軟電纜RVV基礎上做的升級，因此，在某些方面，軟電纜RVV的國家標準同樣適用于拖鏈電纜TRVV。
